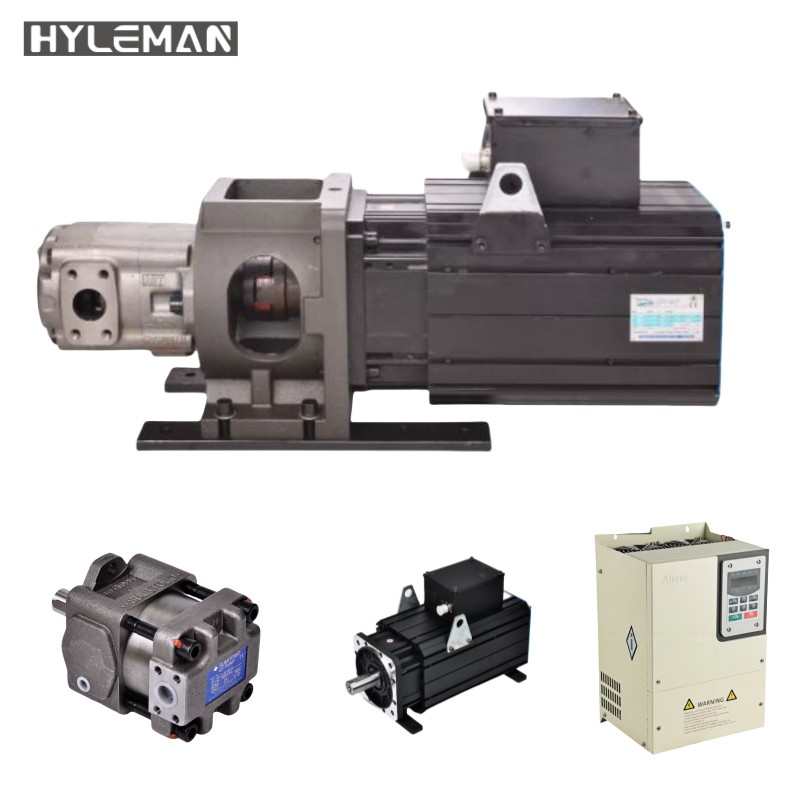

Servosystem zur Injektionsformmaschine
Servosystem für Injektionsformmaschinen Servoölmotorhydraulik Energiesystem
Produktbeschreibungen
Struktur des hydraulischen Servosystems
Nachdem der Druck- und Flussbefehl von der Injektionsformmaschine erhalten hat, führt sie eine PID -Berechnung mit tatsächlicher Druck- und Geschwindigkeitsrückkopplung durch, um den Servomotor und die Hydraulikpumpe mit einer schnellen Reaktionszeit und einer hohen Wiederholungsgenauigkeit zu treiben.
Hauptstromverbrauch der herkömmlichen Injektionsformmaschine
Bei der Verwendung eines hydroten Systems beträgt der Stromverbrauch mehr als 75% des gesamten Injektionssystems. Während des Prozesses sind unterschiedliche Drücke und Flüsse erforderlich, einschließlich Schimmelpilzschließung, Injektion, Haltedruck und Schimmelpilz. Wenn der Durchfluss- und Druckanforderungen die Einstellungen überschreitet, werden die Entlastung oder das proportionale Ventil eingestellt, was zu einem 40% -75% höheren Stromverbrauch führt.
So wählen Sie das richtige Hybrid -Energiesystem aus
(1) Motorleistung Auswahl
● Erforderliches Drehmoment (nm) t=q. ∆ p
2π·ηm
● Ausgabeleistung (KW) p =2 π · t · n=t · n=Q · ∆ p
60,000 9550 60·πη
F: CC/Rev -Verschiebung (CM3) N: Rotationsgeschwindigkeit ∆ P: Gültige Druckdifferenz (MPA)
F: Erforderlicher Durchfluss l/min ηm: Pumpe mechanische Effizienz ηt: Pumpe Gesamteffizienz
(2) Lösung für Signalstörungen
Wenn das Laufwerk am Bedienfeld installiert ist, sind der Schutz für die Signalstörung:
● Die Kabel des Hauptkreises und des Steuerkreises müssen getrennt sein.
● ordnungsgemäße Erdung bei Bedarf
● Verwenden Sie das Abschirmkabel für die Steuerschaltung
● Verwenden Sie Abschirmdraht für die Hauptkreiskreisverkabelung
(3) So wählen Sie einen geeigneten hybriden Servoantrieb und einen geeigneten Motor
In den tatsächlichen Anwendungen unterscheiden sich die Auswahl des Hybrid -Servoantriebs und des Motor -Wikl aufgrund unterschiedlicher Ölsysteme.
In den folgenden Beispielen eine Durchflussrate von 64 l/min und ein max. Haltendruck von 17,5 MPa werden verwendet.
● Verschiebung von Hydraulikpumpen: Holen Sie sich die Verschiebung der Hydraulikpumpe (CC/Rev) von max. Systemfluss (l/min)
Beispiel: Angenommen, das max. Der Systemfluss beträgt 64 l/min. und max. Die Motordrehzahl beträgt 2000 U / min. Die Verschiebung der Hydraulikpumpe beträgt 64/2000*1000=32 cc/rev
● max. Motordrehmoment: Holen Sie sich den Maxus. Drehmoment von max. Druck und die Verschiebung der Hydraulikpumpe
Beispiel: Angenommen, das max. Der Druck beträgt 17,5 MPa und die Verschiebung der Hydraulikpumpe 32cc/rev. Das Drehmoment beträgt 17,5*32*1,3/(2p) =116 nm (der Faktor ist 1,3 für die Kompensation der Gesamtsystemverluste und kann nach Bedarf auf 1,2 auf 1,3 geändert werden).
● Bewertungsmotor -Drehmoment und Motorleistung: Das erforderliche Drehmoment für den Haltedruck am Max. Der Druck sollte das Doppelte des Nennmotor -Drehmoments oder weniger sein (verwenden Sie die von der Motoranlage bereitgestellten Daten als erste Priorität). Weil die unter dieser Situation betriebene Motortemperatur leicht über die Temperatur liegt. Angenommen, wir wählen das Doppel des Nennmoments, die Motorkabine 9,1 kW* mit der Nenngeschwindigkeit 1500 U / min, wenn das Nennmotor -Drehmoment 58n - m beträgt.
*Motorleistung Formel:P (w)=t (n - m) xw (rpmx2π/ 60)
● max. Motorstrom:
Wenn der Koeffizient KT (Drehmoment/a) =3.31 in der Motorspezifikation, max. Der Strom beträgt ca. 115/3.31=35 a, wenn der max. Das Drehmoment ist 116n - m.
● Wählen Sie das richtige Laufwerk: Bitte wählen Sie die richtige Fahrt nach der Anforderung der Kunden. Angenommen, die Fähigkeit der Überlastung von Drive beträgt 150% für 60 Sekunden und 200% für 3 Sekunden. Wenn der Haltedruck bei maximal ist. Druck 17,5 MPa Mit einer Hydraulikpumpe von 32 ccm/Rev. der von ihm benötigte Motorstrom beträgt 35a.
Beachten Sie, dass wenn kein geeigneter Motor vorhanden ist, bitte den nächsten höheren Strommotor verwenden.
Detaillierte Fotos
Produktparameter
Unternehmensprofil
Ningbo Hyleman Hydraulics Co., Ltd.ist ein wissenschaftliches und innovatives Unternehmen, das F & E, Produktion, Vertrieb und Service von High - Qualität hydraulische Pumpen, Motoren, Ventile und andere hydraulische Produkte integriert.
Hyleman mainly provides Rexroth A4VSO, A10VSO, A4VG, A7VO, A11VO and A2FO series high-pressure piston pumps, Rexroth PGH3, PGH4 and PGH5 series high-pressure gear pumps, A4VM, A6VM, A2FM and A4FM series piston motors; BM3, BM4, BM5, BM6 und andere Orbit -Motoren. Durch das Honen und Innovation von Hyleman People können Produkte der Hyleman Series nicht nur die ursprünglichen Produkte perfekt ersetzen, sondern auch den nahtlosen Austausch und die Verbindung aller Teile erkennen. Darüber hinaus hat es ein geringeres Lärm, eine höhere Volumeneffizienz und eine längere Lebensdauer, um die Qualität der ursprünglichen Fabrik vollständig zu übertreffen und dem schwerwiegenden Markttest in mehr als 70 Länder und Regionen auf der ganzen Welt zu standzuhalten.
Produkte der Hyleman -Serie werden häufig in technischen Maschinen, Kunststoffmaschinen, metallurgischen Maschinen, Umgebungshankungsmaschinen, Bergbaumaschinen, Meeresmaschinen, Verpackungsmaschinen, Hafenmaschinen und verschiedenen Hydraulikausrüstung eingesetzt, die von Kunden hoch gelobt werden.
Hyleman hat die weltweit fortgeschrittenen CNC -Verarbeitungsgeräte, vertikale und horizontale Bearbeitungszentren, hoch - Präzision double - -Seitig, Rillenschleife, Kurvenschleife und volles - automatische Maschinenzentren. Mit 12 unabhängigen Testlabors wurden die Produkte vor dem Versand umfassend inspiziert, um sicherzustellen, dass Produkte der Hyleman -Serie hohe Präzision, hohe Qualität und Nulldefekte erzielen.
"Optimierung der Leistung von hydraulischen Produkten, Verbesserung der Qualität hydraulischer Produkte und der umfassenden Verbesserung des hydraulischen Produktkonsums" ist nicht nur die Verantwortung und die Mission von Hyleman, sondern auch der chinesische Traum von Hyleman. Hyleman ist bereit, mit Menschen mit Einsichten zusammenzuarbeiten, um unablässige Anstrengungen zu unternehmen, um diesen Traum zu verwirklichen.
Begrüßen Sie alle Freunde herzlich, die schöne Port City - Ningbo zu besuchen, um die Zusammenarbeit zu besprechen und mit Hyleman eine gemeinsame Entwicklung zu suchen!
Ausstellungen
Pakete
unsere Vorteile
Warum wählenHyleman?
1. Top -Qualität
Abhängig von 15 Jahren Erfahrung in Hydraulikpumpen Design, Forschung, Entwicklung und Fertigung haben wir eine erstklassige Qualität im Vergleich zu den Herstellern inländischer und in Übersee. Alle unsere Produkte haben eine Garantiezeit von 1 Jahr.
2. Strenge Qualitätskontrollsystem
Wir haben das strengste Qualitätskontrollsystem, alle unsere Produkte werden vor dem Versand zu 100% getestet, und jeder von ihnen verfügt über einen Tracking -Code, um sicherzustellen, dass sie mit guter Qualität für unsere Kunden sind.
3.. Erweiterte Maschinenausrüstung
Alle Maschinen, die wir haben, sind neue CNC -Maschinen, die wir aus Deutschland und Japan importiert haben, um eine höhere Nachfrage nach der Genauigkeit der Produkte zu erreichen.
4. Starkes technisches Team
Unser technisches Team hat alle mehr als 20 Jahre Erfahrung bei Pumps Design und Engineering. Unser Chefingenieur verfügt über mehr als 40 Jahre Erfahrung im Pumps Design. Wir haben ein 15 -Personen -Forschungsteam, das für die Verbesserung der Pumpen und die Entwicklung neuer Produkte verantwortlich ist.
5. Wettbewerbspreis
Aufgrund eines guten Managements ist unser Preis wettbewerbsfähiger als die ursprünglichen Produkte, was vernünftiger ist als die meisten inländischen Lieferanten.
6. Schnelle Lieferzeit
Wir können kleine Bestellungen innerhalb einer Woche versenden, für große Bestellungen wie innerhalb von 500 Stcs -Pumpen oder Patronen -Kits können wir in der Regel innerhalb eines Monats den Versand erstellen.
7. Garantiefrist
Alle unsere Produkte sind innerhalb von 1 Jahr Garantiezeit nach dem Versand aus unserer Fabrik.
8. Rücksichtsdienst
Wir können jederzeit technischen Support bieten, wenn unsere Kunden während der Verwendung ein Problem erfüllen. Wir werden Lösungen zum schnellsten Zeitpunkt anbieten.
9. Lange Entwicklungsstrategie
Wir möchten eine langjährige Strategie -Zusammenarbeit mit unseren Kunden aufbauen, um zu fördernHylemanBrand zusammen, unterstützen und schulen Sie den potenziellen Kunden als unser Agent in jedem Land und in jeder Region auf der ganzen Welt aus.
